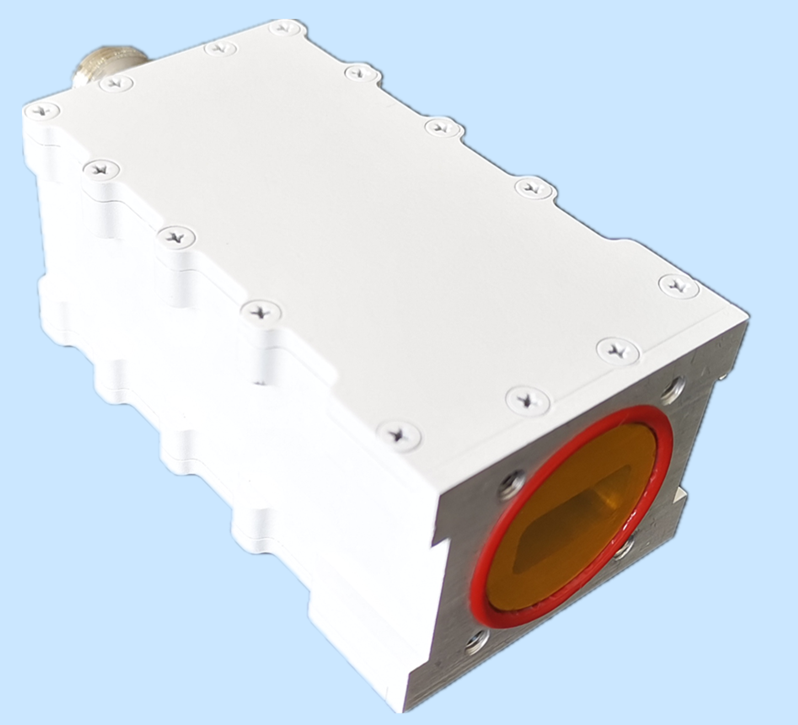

> 产品中心>卫通BUC系列>Ku波段卫星下行变频器S波段输出
产品说明：
技术参数
|
输入频率 |
12.25GHz～12.75GHz |
|
输出频率 |
2500MHz～3000MHz |
|
外置频率参考（10MHz） |
0dBm±5dB |
|
增益 |
55dB min |
|
增益平坦度 |
±2.0 dB （500MHz）/±0.6 dB （40MHz） |
|
增益随温度变化 |
±2 dB |
|
输出功率（P1dB） |
≥+10dBm |
|
功耗 |
3.5W（典型） |
|
相位噪声 |
@100Hz, -63dBc @1KHz, -73dBc @10KHz, -83dBc @100KHz -93dBc |
|
杂散发射 |
≤-55dBc |
|
噪声系数 |
≤0.8dB |
|
中频输入口VSWR |
2：1 |
|
射频输出口VSWR |
1.5：1 |
|
本振频率 |
9.75GHz |
|
工作电压及范围 |
DC ,+10V~+24V |
机械&环境指标
|
尺寸(长X宽X高) |
90(L)x 50(W)x 40(H)mm |
|
重量 |
≤0.3kg |
|
RF接口 |
输出：N接头(F) 输入： WR-75 |
|
DC接口&监控口 |
从输出口馈电输入 |
|
工作温度 |
-40°C ～ +60°C |
|
相对湿度 |
100% |
|
防尘、防水 |
IP-66 |
