产品说明：
S波段组件包含接收单元，发射单元，信标接收机，多工器单元，双工器单元等。
供电电压：+28V DC
工作温度：-40℃~+55℃

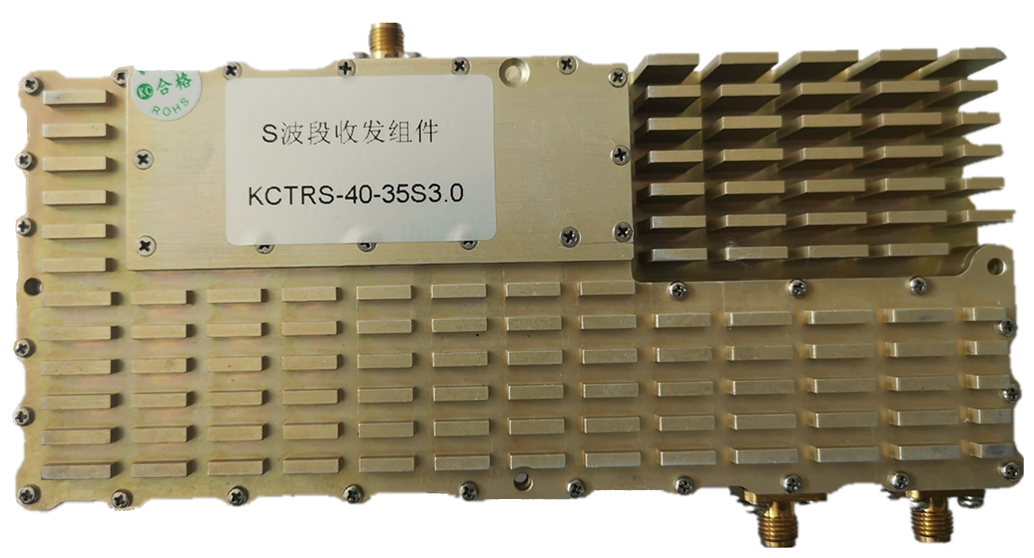

外型尺寸：162*60*40毫米 （外型图如上），可定制
接口：COM端口为TNC-K， ANT端口为SMA-K，B1\B3端口为SMA-K，ASIG端口为SMA-K，特征阻抗为50欧姆，电源\控制端口为DB9-K 。
技术参数
|
接收单元 |
|
发射单元 |
||
|
工作频率范围 |
Rx:2170-2200MHz |
|
工作频率范围 |
Tx:1980-2010MHz |
|
最大输入信号幅度 |
≤-15dBm |
最大输入信号幅度 |
≤+5dBm |
|
|
增益 |
≥40dB |
增益 |
≥55dB |
|
|
接口 |
SMA |
接口 |
SMA |
|
|
噪声系数 |
≤2 |
EVM |
≤5% |
|
|
P-1 |
+12dBm |
P-1 |
≥+40dBm |
|
|
杂散抑制 |
对TX信号抑制60dB以上 |
杂散抑制 |
对RX信号抑制60dB以上 |
|
|
输入输出特征阻抗 |
50Ω |
输入输出特征阻抗 |
50Ω |
|
|
功耗 |
≤0.5W |
功耗 |
≤35W@10W输出时 |
|
